Радіаторні клапани терморегуляторів DANFOSS?

Регулюючі клапани радіаторних терморегуляторів RА поділяються на два типи: RА-N (для двотрубних насосних систем опалення) і RА-G (для однотрубних насосних та двотрубних гравітаційних систем) 1).Клапан RА-N - клапан підвищеного гідравлічного опору з попередньою монтажною налаштуванням його граничної пропускної спроможності. Клапани випускають умовним діаметром від 10 до 25 мм, прямі та кутові, нікельовані. У номенклатурі компанії «Данфосс» є модифікація клапана Ду = 15 мм RA-NCX із хромованим корпусом, який зазвичай застосовується спільно з термоелементами RAX у хромованому або кольоровому виконанні.

Клапани RA-NCX використовуються в окремих випадках, а клапани RA-N Ду = 10 і 25 мм взагалі не знаходять у Росії практичного застосування, тому вони в цьому посібнику не представлені. Кутовий горизонтальний та триосьовий клапани використовуються, коли необхідно застосувати термостатичний елемент із вбудованим датчиком і трубопроводи, що підводять теплоносій до опалювального приладу, прокладаються знизу. У номенклатурі компанії «Данфосс» також є клапан RA-N Ду = 15 мм з патрубком для пресового з'єднання з мідною трубою ø15х1 мм, який застосовується в горизонтальних поквартирних системах опалення. Технічна інформація по клапанах RA-N Ду = 10 і 25 мм , RA-NCX і RA-N Ду = 15 мм для пресового з'єднання представлена ​​в каталозі VD.53.P17.50 «Радіаторні термо-регулятори та трубопровідна арматура для систем водяного опалення». Клапани RА-N поставляються з червоним захисним ковпачком.

Які бувають клапани радіаторних терморегуляторів DANFOSS? Основна перевага клапанів Danfoss типу RA-N – зручність та точність налаштування на необхідний гідравлічний опір (пропускну здатність). У клапанах, що випускаються іншими виробниками, налаштування має на увазі кількість обертів спеціального інструменту від положення "закрито". При цьому неможливо визначити величину налаштування візуально без порушення існуючого положення пристрою. Вона теж не буде точною, оскільки неясно, скільки обертів, наприклад 3 або 3? Наявність спеціального інструменту ускладнює налагоджувальні роботи.

Зовні однакові клапани різних компаній мають різні фіксовані налаштування. При монтажі будівельники часто їх плутають і не можуть налагодити систему опалення. Деякі компанії пропонують робити налаштування не на терморегуляторі, а на запірному клапані, змінюючи кількість обертів його штока. Це незручно, тому що веде до подорожчання робіт та зниження точності налаштування.

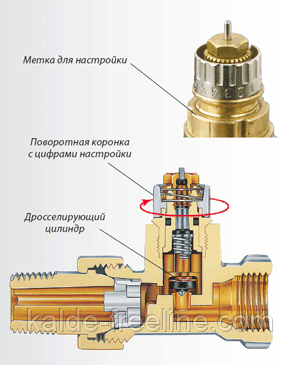

Пристрій попереднього налаштування являє собою циліндр, що дроселює, пов'язаний з поворотною коронкою. Різні положення коронки та циліндра відповідають певним значенням пропускної спроможності клапана терморегулятора. На коронці позначені цифрові індекси положень настроювального елемента. Індекси налаштування повинні бути визначені в ході гідравлічного розрахунку системи опалення та виставлені проти свердління на корпусі клапана під час виконання монтажно-налагоджувальних робіт. Налаштування виконується без застосування будь-якого інструменту.

Настроювальний пристрій ховається під термостатичним елементом і при його блокуванні виявляється недоступним для випадкового переналаштування. У разі можливого засмічення клапана при малих значеннях попереднього налаштування достатньо повернути корону до положення «N» (повністю відкритий), і клапан промивається водою. Після чого налаштування повертається в початкове положення. Значення попереднього налаштування добре видно на коронці (легко налаштувати або проконтролювати правильність проведеної настройки). Кожен клапан має 14 фіксованих параметрів (настройки від 1 до 7, N і шість проміжних положень).

RА-G - клапан зниженого гідравлічного опору без пристрою для обмеження його пропускної здатності. Клапани виробляються умовним діаметром від 15 до 25 мм з нікельованим корпусом. Вони також бувають прямі та кутові. У посібнику не представлені клапани RA-G Ду = 25 мм, тому що не знаходять у Росії практичного застосування. Технічна інформація по них представлена ​​в каталозі VD.53.P17.50 «Радіаторні терморегулятори та трубопровідна арматура для систем водяного опалення». Клапани RА-G поставляються із сірим захисним ковпачком. Клапани RA-N і RA-G приєднуються до опалювальних приладів за допомогою різьбових хвостовиків з накидною гайкою, а з трубопроводом через муфтовий штуцер.

При необхідності в системах опалення може використовуватися спеціальна версія клапанів RA-N — із зовнішнім приєднувальним різьбленням або зі штуцером для пресового з'єднання з мідною трубою ø15х1 мм. Багато російських заводів виготовляють опалювальні прилади із вбудованими клапанами терморегуляторів компанії «Данфосс». Серед них московський завод "Сантехпром", що випускає біметалічний радіатор "Сантехпром-БМН Авто" та конвектори з кожухом серії "Сантехпром Авто"; ВАТ "Механічний завод" (м. Санкт-Петербург) - сталевий панельний радіатор типу "Конрад-Термо"; завод "Радіатор" (м. Кімри) - сталевий трубчастий радіатор типу "РС" та ін. Конвектори та сталеві радіатори оснащуються клапанами терморегуляторів як для двотрубних, так і однотрубних систем опалення.

Інші прилади із вбудованими терморегуляторами призначені лише для двотрубних систем. Клапани терморегуляторів компанії «Данфосс», вбудовані в конструкцію опалювального приладу, за своїм внутрішнім пристроєм та гідравлічними характеристиками, як правило, подібні до клапанів окремо встановлюваних терморегуляторів RA-N і RA-G. Технічні характеристики російських опалювальних приладів з терморегуляторами наведені у паспортах заводів-виробників опалювального обладнання, у відповідних матеріалах ТОВ «Данфосс», а також включені до бази даних програми «Данфосс С.О.» для розрахунку систем опалення на персональних комп'ютерах

Основна перевага клапанів Danfoss типу RA-G – висока пропускна здатність (RA-G Ду = 20 мм має Kv = 2,06 м3/год при Хр = 2 ° С). Це важливо в однотрубних системах опалення для досягнення оптимальних значень коефіцієнта затікання теплоносія зі стояка до опалювального приладу. Висока пропускна здатність отримана за рахунок великої площі сідла клапана та збільшеного робочого ходу штока (більше 30% при застосуванні термостатичного елемента з газоконденсатним заповненням порівняно з термостатами, заповненими рідиною). Дані клапани є єдиними з такою пропускною здатністю, що мають європейський сертифікат якості EN215. Це пов'язано з їхньою здатністю герметично перекривати витрату теплоносія через опалювальний прилад при перевищенні температури в приміщенні на 2 °С більше за розрахункову. Крім того, клапан представляє унікальну можливість з точки зору обслуговування: його сідло та конус, якщо буде потрібно, можуть бути повністю замінені на місці (без демонтажу клапана).
